Mesin Roll Forming Rak Tegak: Komponen, Profil & Panduan Pembelian

Apa Itu Mesin Roll Forming Rak Tegak ?

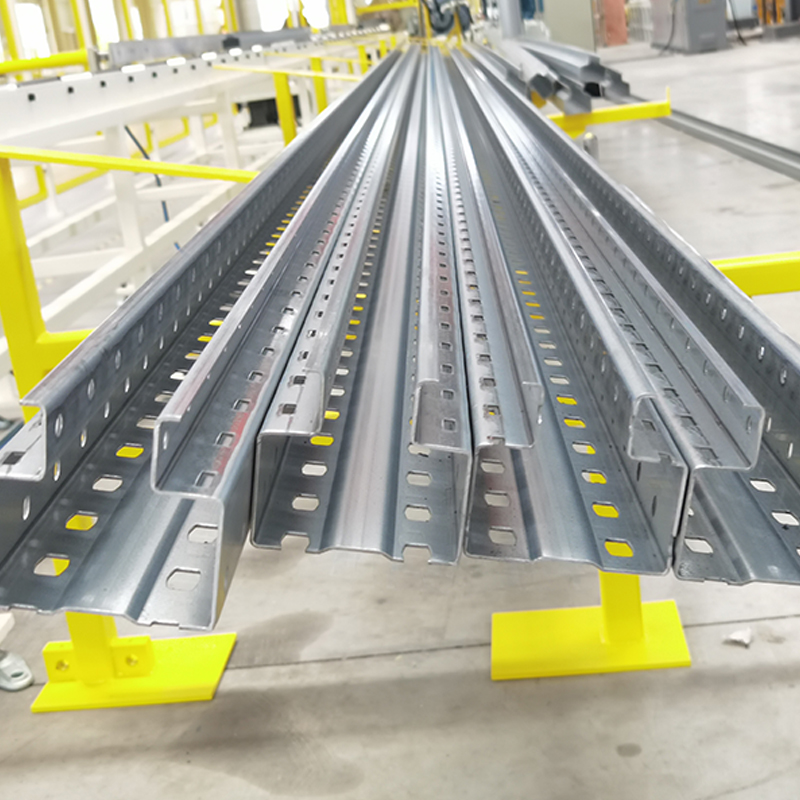

Mesin pembuat gulungan rak tegak adalah sistem pembentukan gulungan dingin yang dirancang khusus untuk menghasilkan profil kolom vertikal yang digunakan dalam rak palet, sistem rak, dan struktur penyimpanan industri. Kolom tegak ini—biasanya profil berpenampang C, punggung terbuka, atau berpenampang kotak dengan pola tetesan air mata atau lubang bundar secara berkala—adalah tulang punggung struktural setiap sistem rak di gudang atau pusat distribusi. Memproduksinya dengan geometri yang konsisten, jarak lubang yang presisi, dan ketebalan material yang benar tidak dapat dinegosiasikan: satu tiang tegak yang tidak dapat ditoleransi akan membahayakan kapasitas beban seluruh ruang rak.

Tidak seperti garis pembentuk gulungan untuk keperluan umum, mesin rak tegak terintegrasi stasiun pra-meninju atau pasca-meninju langsung ke dalam urutan pembentukan , memastikan bahwa slot tetesan air mata, lubang bundar, dan lubang pemasangan yang menerima konektor balok dan komponen penguat dicap pada interval nada yang tepat di sepanjang setiap tegak lurus yang diproduksi. Kombinasi pembentukan dan pelubangan dalam satu lintasan menghilangkan operasi sekunder, mengurangi kerusakan penanganan, dan mencapai tingkat hasil yang tidak dapat ditandingi oleh operasi terpisah.

Komponen Utama Garis Roll Forming Rak Tegak

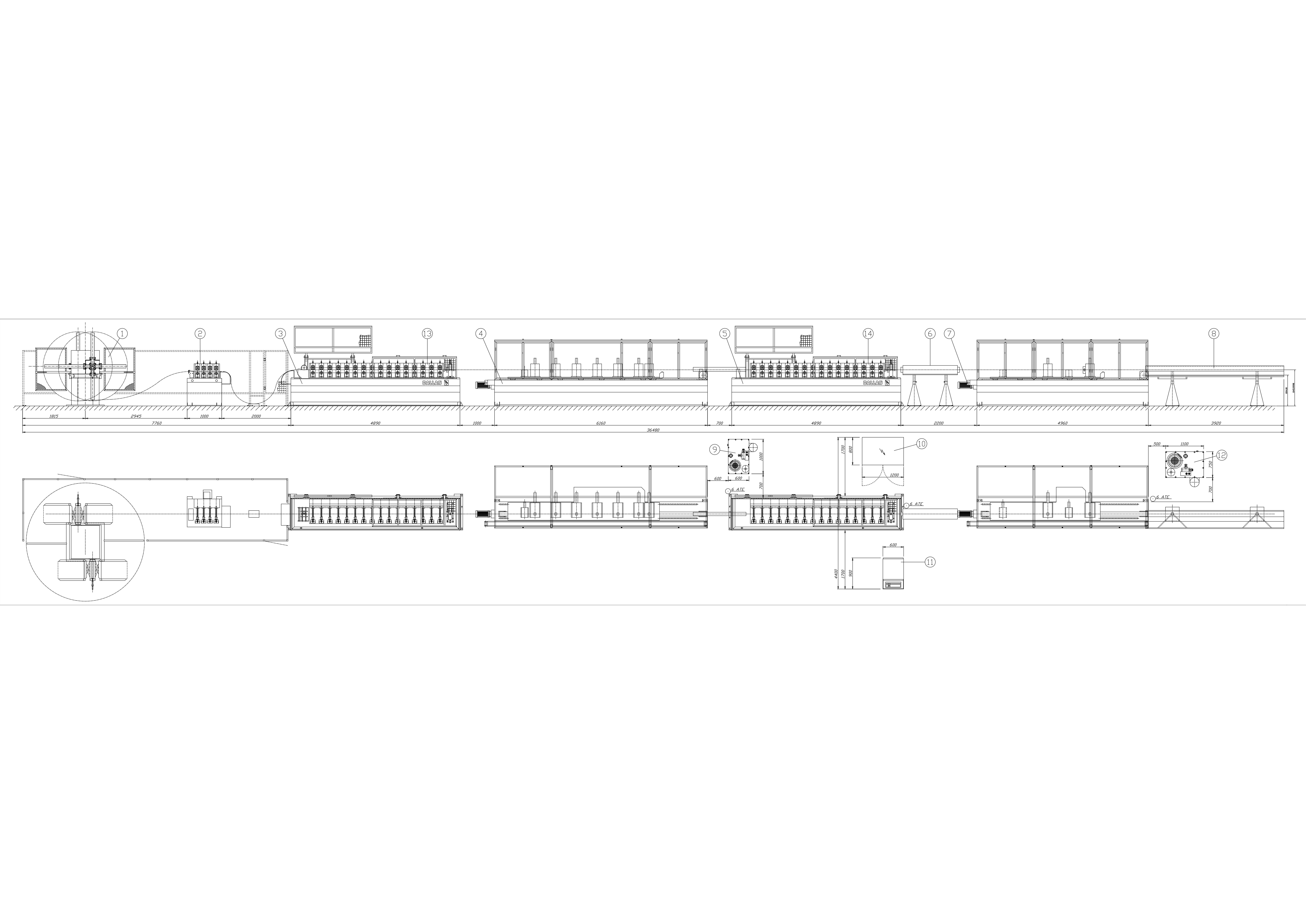

Garis pembentuk gulungan rak tegak lengkap adalah rangkaian stasiun terintegrasi, masing-masing menjalankan fungsi spesifik dalam transformasi material dari strip koil ke profil kolom jadi. Memahami peran masing-masing stasiun akan memperjelas di mana kualitas dibangun—dan di mana kualitas dapat dikompromikan karena spesifikasi yang rendah.

Decoiler dan Pelurus

Kumparan strip baja galvanis atau pra-dicat (biasanya ketebalan 1,5–3,0 mm, lebar 100–200 mm) dipasang pada decoiler hidrolik yang mengontrol tegangan strip sepanjang proses. Pelurus rambut bermotor dengan banyak gulungan menghilangkan rangkaian kumparan—kelengkungan yang disebabkan oleh belitan—sebelum strip memasuki stasiun pembentuk. Pelurusan yang tidak memadai pada tahap ini menyebabkan busur dan putaran ke dalam profil akhir yang tidak dapat dikoreksi ke arah hilir tanpa menghilangkan bagian tersebut.

Pers Pra-meninju

Pada sebagian besar jalur rak tegak, slot tetesan air mata dan lubang tambahan dilubangi sebelum dibentuk, bukan setelahnya, karena jalur datar jauh lebih mudah untuk dilubangi secara akurat dibandingkan dengan pembentukan bagian C. Mesin pre-punch press menggunakan die set yang digerakkan oleh servo atau hidrolik dengan pukulan baja perkakas yang diperkeras yang diposisikan untuk menghasilkan pola lubang persis seperti yang ditentukan oleh desain rak. Akurasi pitch punch—biasanya diperlukan dalam kisaran ±0,5 mm pada panjang tegak 2.400 mm—dikendalikan oleh sistem umpan servo yang mengindeks strip berdasarkan jarak lubang yang diprogram sebelum setiap langkah tekan.

Pabrik Pembentuk Gulungan

Pabrik pembentuk adalah inti mesin, yang terdiri dari serangkaian stasiun perkakas gulungan atas dan bawah berpasangan yang dipasang pada dudukan pabrik yang kaku. Setiap stasiun secara bertahap membengkokkan jalur melalui peningkatan sudut kecil—biasanya 10–20° per lintasan—hingga geometri profil akhir tercapai. Profil rak tegak memerlukan 12 hingga 22 stasiun pembentuk tergantung pada kompleksitas profil, ketebalan material, dan tingkat pengerasan kerja yang dialami baja selama pembentukan. Perkakas gulungan dibuat dari baja perkakas GCr15 atau D2, dikeraskan hingga HRC 58–62, dan digiling hingga mendekati toleransi untuk menjaga konsistensi profil di jutaan meter produksi.

Stasiun Punching atau Notching Pasca Pembentukan

Beberapa desain tegak memerlukan operasi pelubangan tambahan setelah pembentukan—bentukan ujung untuk pemasangan pelat dasar, pola lubang sekunder pada jaring, atau pengembosan untuk identifikasi merek. Operasi ini dilakukan dalam mesin press pukulan sekunder yang diposisikan segera setelah pintu keluar pabrik pembentuk, sementara profil masih didukung oleh sistem pemandu jalur, mencegah distorsi yang akan terjadi jika bagian yang dibentuk dilepas dan dimasukkan kembali ke dalam mesin press terpisah.

Pemotongan Terbang atau Pemotongan Gergaji Dingin

Profil yang telah selesai dipotong memanjang dengan menggunakan gunting terbang (yang memotong sambil bergerak dengan kecepatan garis, memungkinkan hasil yang tinggi tanpa menghentikan proses pembentukan) atau gergaji dingin (yang menghasilkan potongan yang lebih bersih dan bebas duri tetapi memerlukan garis untuk melambat untuk setiap siklus pemotongan). Panjang tegak 2.400–6.000 mm adalah hal yang umum; pengulangan panjang ±2 mm adalah harapan standar untuk kepatuhan manufaktur rak.

Sistem Kontrol PLC dan HMI

Garis rak tegak modern dikendalikan oleh PLC (biasanya Siemens S7 atau Mitsubishi Q-series) dengan HMI layar sentuh yang menyimpan resep produk—pitch punch, pola lubang, panjang potongan, dan parameter kecepatan garis—untuk setiap SKU tegak dalam rangkaian produk. Operasi berbasis resep mengurangi waktu pergantian menjadi beberapa menit untuk varian profil pada set peralatan yang sama, dan menyimpan jumlah produksi, log kesalahan, dan data kualitas untuk tujuan ketertelusuran.

Jenis Profil yang Diproduksi dan Spesifikasi Material

Mesin pembuat gulungan rak tegak dibuat berdasarkan rangkaian perkakas profil tertentu. Profil tegak paling umum dalam produksi rak global adalah:

Bahan masukan paling umum Kumparan baja galvanis hot-dip S350GD atau S420GD sesuai EN 10346, dengan lapisan seng kelas Z275 (total 275 g/m² di kedua sisi). Nilai baja dengan hasil tinggi memungkinkan spesifikasi pengukur yang lebih tipis untuk mencapai kapasitas beban yang setara, mengurangi biaya bahan per meter produksi tegak—sebuah faktor signifikan pada volume produksi yang umumnya dimiliki oleh produsen rak.

Kecepatan Produksi, Pergantian, dan Perencanaan Keluaran

Kecepatan jalur untuk pembentukan gulungan rak tegak diatur terutama oleh laju langkah tekan pra-pukulan dan bukan oleh kapasitas pabrik pembentuk. Parameter produksi umum untuk lini rak tegak yang ditentukan dengan baik adalah:

• Membentuk kecepatan garis: 15–40 m/mnt tergantung pada kompleksitas profil dan kepadatan pukulan
• Keluaran bersih: 800–2.500 meter penyelesaian tegak per shift (8 jam), memperhitungkan penggantian koil, pergantian resep, dan pemberhentian terjadwal
• Waktu pergantian profil: 2–4 jam untuk penggantian set perkakas (lebar atau ukuran profil berbeda); kurang dari 10 menit untuk perubahan resep dalam set peralatan yang sama (panjang atau nada berbeda)
• Kehidupan pelayanan perkakas: 3–8 juta meter per set perkakas gulungan sebelum diperlukan penggilingan ulang, tergantung pada kekerasan material dan tingkat abrasi lapisan seng

Bagi produsen yang memproduksi beberapa SKU tegak, sistem kaset perkakas yang dapat diganti dengan cepat—di mana seluruh rangkaian gulungan pembentuk telah dirakit sebelumnya pada kaset yang dapat dilepas dan ditukar sebagai satu unit—dapat mengurangi pergantian profil hingga di bawah 30 menit, sehingga secara signifikan meningkatkan pemanfaatan peralatan pada jadwal produksi produk campuran.

Kontrol Kualitas dan Kepatuhan untuk Produksi Rack Upright

Rak rak palet adalah komponen struktural yang tercakup dalam standar keselamatan internasional. Mutu produksi harus dikontrol dan didokumentasikan secara nyata untuk memenuhi persyaratan berikut:

• EN 15512 (Eropa) dan RMI ANSI MH16.1 (Amerika Utara) mengatur desain struktural dan persyaratan pengujian untuk rak palet yang dapat disesuaikan. Pabrikan tegak harus menunjukkan melalui pengujian bahwa profil mereka mencapai nilai modulus bagian terukur, momen inersia, dan ketahanan tekuk yang digunakan dalam perhitungan desain rak.
• Toleransi posisi lubang: Posisi slot tetesan air mata harus dijaga dalam jarak ±0,5 mm dari jarak nominal untuk memastikan pengikatan konektor balok pada ketinggian rak yang berbeda dan dari batch produksi yang berbeda. Hal ini memerlukan pengukuran rutin dalam proses menggunakan templat pemeriksaan lapangan terhadap standar referensi.
• Inspeksi dimensi profil: Pengukuran lebar, kedalaman, sudut flensa, dan busur/putaran harus dilakukan pada awal setiap kumparan dan minimal setiap 500 meter produksi, dengan hasil dicatat berdasarkan batas toleransi yang ditentukan dalam spesifikasi produksi produk.
• Ketertelusuran material: Setiap batch produksi harus dapat ditelusuri ke sertifikat kumparan baja yang masuk, sehingga memungkinkan penyelidikan atas kegagalan di lapangan dan menunjukkan uji tuntas kepada pelanggan akhir dan badan pengatur.

Menentukan Mesin Roll Forming Rak Tegak: Pertanyaan Kunci untuk Ditanyakan

Memilih mesin roll forming rak tegak memerlukan investasi modal yang biasanya berkisar antara $150.000–$600.000 USD bergantung pada tingkat otomatisasi, kapasitas pukulan, dan spesifikasi kontrol. Pertanyaan-pertanyaan berikut membedakan pemasok yang serius dari pemasok yang menawarkan peralatan yang serupa namun kurang direkayasa:

• Berapa tonase pukulan tekan, dan berapa luas maksimum pukulan simultan? Pola tetesan air mata yang padat memerlukan tonase yang lebih tinggi daripada yang disarankan oleh kapasitas nominal pers ketika semua pukulan ditembakkan secara bersamaan.
• Bahan dan kekerasan perkakas gulungan apa yang standar, dan berapa masa pakai yang dijamin? Pabrikan yang memiliki reputasi baik akan mengutip angka minimum meter per penggilingan dan mendukungnya dengan masa garansi.
• Merek PLC dan HMI apa yang digunakan, dan apakah layanan lokal serta suku cadang tersedia di negara Anda? Saluran yang dikendalikan oleh merek PLC dalam negeri yang tidak dikenal mungkin sulit dan mahal untuk dipelihara di luar pasar dalam negeri produsen.
• Bisakah jalur tersebut didemonstrasikan menjalankan profil spesifik Anda pada kecepatan terukur sebelum diterima? Setiap pembuat mesin yang memiliki reputasi baik akan menerima pengujian penerimaan pabrik (FAT) berdasarkan kriteria kualitas dan kecepatan yang disepakati sebagai syarat pembayaran.
• Dukungan commissioning, pelatihan operator, dan paket suku cadang apa saja yang disertakan? Jalur roll forming yang tiba tanpa dukungan commissioning yang memadai dan kit suku cadang tahun pertama akan memakan biaya kehilangan produksi yang jauh lebih besar dibandingkan selisih antara anggaran dan pembelian mesin yang didukung dengan baik.

Mesin pembuat gulungan rak tegak pada akhirnya hanya akan bagus jika konsistensi profil yang dihasilkannya pada tingkat produksi berkelanjutan. Menetapkannya secara ketat berdasarkan toleransi dimensi, ketahanan perkakas, dan standar sistem kontrol—bukan berdasarkan harga pembelian saja—adalah satu-satunya keputusan paling penting yang dibuat oleh produsen rak dalam menyiapkan atau meningkatkan lini produksi.
